今天給大家仔細講解什么是碗扣式腳手架？還有他的優缺點是什么？
碗扣式腳手架是一種新型承插式鋼管腳手架。腳手架獨創了帶齒碗扣接頭，具有拼拆迅速、省力，結構穩定可靠，配備完善，通用性強，承載力大，安全可靠，易于加工，不易丟失，便于管理，易于運輸，應用廣泛等特點。
碗扣式腳手架是在一定長度的直徑48mmx3.5mm鋼管立桿和頂桿上，每隔600mm焊下碗扣及限位銷，上碗扣則對應套在立桿上并可沿立桿上下滑動。安裝時將上碗扣的缺口對準限位銷后，即可將上碗扣抬起（沿立桿向上滑動），把橫桿接頭插入下碗扣圓槽內，隨后將上碗扣沿限位銷滑下并沿順時針方向旋轉以扣緊橫桿接頭，與立桿牢固地連接在一起，形成框架結構。每個下碗扣內可同時裝4橫桿接頭，位置任意。
優點：

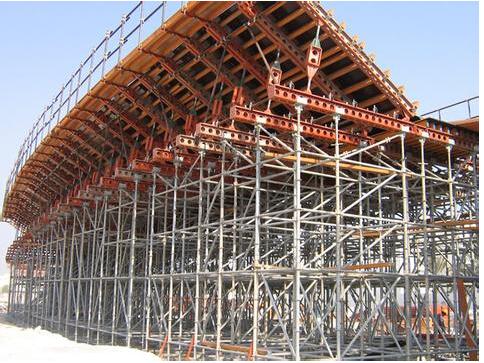

（1）多功能：能根據具體施工要求，組成不同組架尺寸、形狀和承載能力的單、雙排腳手架，支撐架，支撐柱，物料提升架，爬升腳手架，懸挑架等多種功能的施工裝備。也可用于搭設施工棚、料棚、燈塔等構筑物。特別適合于搭設曲面腳手架和重載支撐架。
（2）功效：常用桿件中最長為3130mm，重17.07kg.整架拼拆速度比常規快3～5倍，拼拆快速省力，工人用一把鐵錘即可完成全部作業，避免了螺栓操作帶來的諸多不便；
（3）用性強：主構件均采用普通的扣件式鋼管腳手架之鋼管，可用扣件同普通鋼管連接，通用性強。
（4）承載力大：立桿連接是同軸心承插，橫桿同立桿靠碗扣接頭連接，接頭具有可靠的抗彎、抗剪、抗扭力學性能。而且各桿件軸心線交于一點，節點在框架平面內，因此，結構穩固可靠，承載力大。（整架承載力提高，約比同等清況的扣件式鋼管腳手架提高15%以上，）
（5）安全可靠：接頭設計時，考慮到上碗扣螺旋摩擦力和自重力作用，使接頭具有可靠的自鎖能力。作用于橫桿上的荷載通過下碗扣傳遞給立桿，下碗扣具有很強的抗剪能力（最大為199kN）。上碗扣即使沒被壓緊，橫桿接頭也不致脫出而造成事故。同時配備有安全網支架，間橫桿，腳手板，擋腳板，架梯。挑粱。連墻撐等桿配件，使用安全可靠。
（6）主構件用Φ48×3.5、Q235焊接鋼管，制造工藝簡單，成本適中，可直接對現有扣件式腳手架進行加工改造。不需要復雜的加工設備。
（7）易丟失：該腳手架無零散易丟失扣件，把構件丟失減少到最小程度。
（8）修少：該腳手架構件消除了螺栓連接。構件經碰耐磕。一般銹蝕不影響拼拆作業，不需特殊養護、維修；
（9）管理：構件系列標準化，構件外表涂以橘黃色。美觀大方，構件堆放整齊，便于現場材料管理，滿足文明施工要求。（10）運輸：該腳手架最長構件3130mtm，最重構件40.53kg，便于搬運和運輸。
缺點：
1）橫桿為幾種尺寸的定型桿，立桿上碗扣節點按0.6m間距設置，使構架尺寸受到限制；
2）U形連接銷易丟；
3）階格較貴；
適應性：
1）構筑各種形式的腳手架、模板和其它支撐架；
2）組裝井字架；
3）搭設坡道、工棚、看臺及其它臨時構筑物；
4）構造強力組合支撐柱；5）構筑承受橫向力作用的支撐架；
以上內容均根據學員實際工作中遇到的問題整理而成，供參考，如有問題請及時溝通、指正。
